大型壓鑄件自動往復噴漆機械手設備有干式噴漆房、自動噴涂系統、調漆室等組成。

干式噴涂房采用上側送風側抽風方式，對干式噴涂房的潔凈有保證，相比上送風下抽風方式 送風風量減少，可節能30%以上。

廢氣處理：干式過濾器+UV光解+活性炭吸附+15m以上高排煙囪，廢氣排放符合GB16297-1996《大氣污染物綜合排放標準》

送風過濾：百葉窗→濕簾→干簾→初效過濾棉→G4初效過濾器→F8中效袋式過濾器

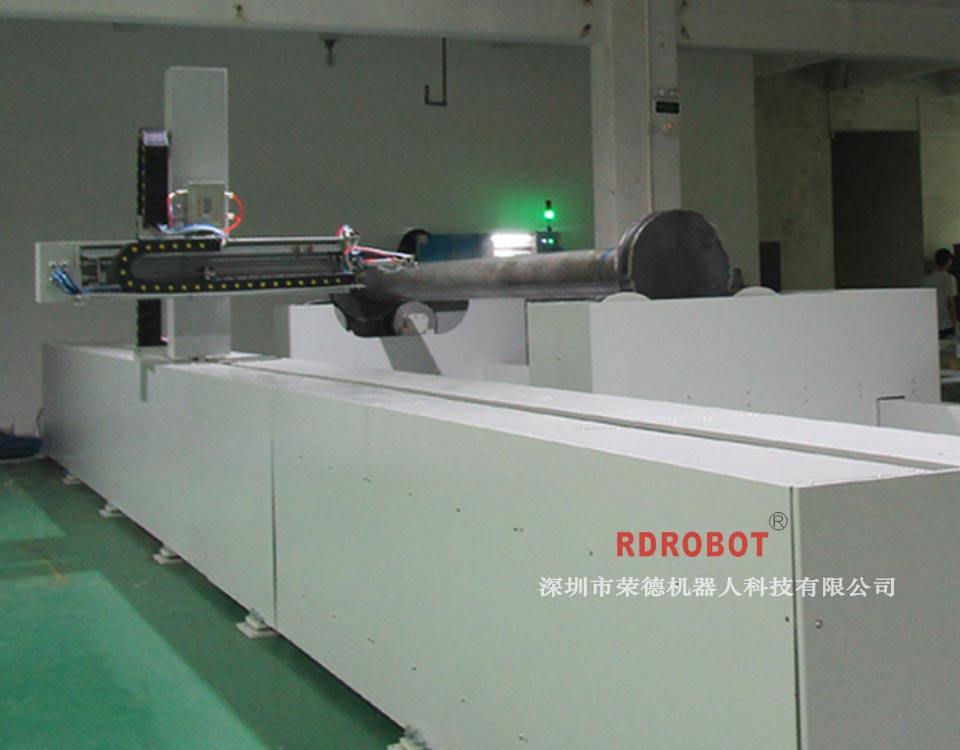

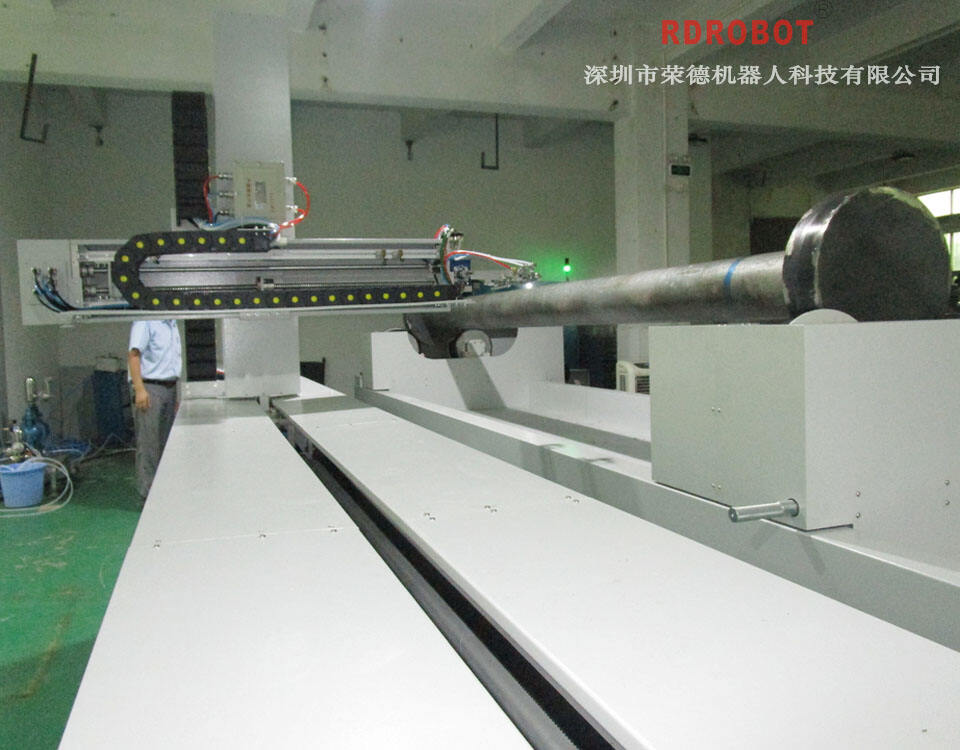

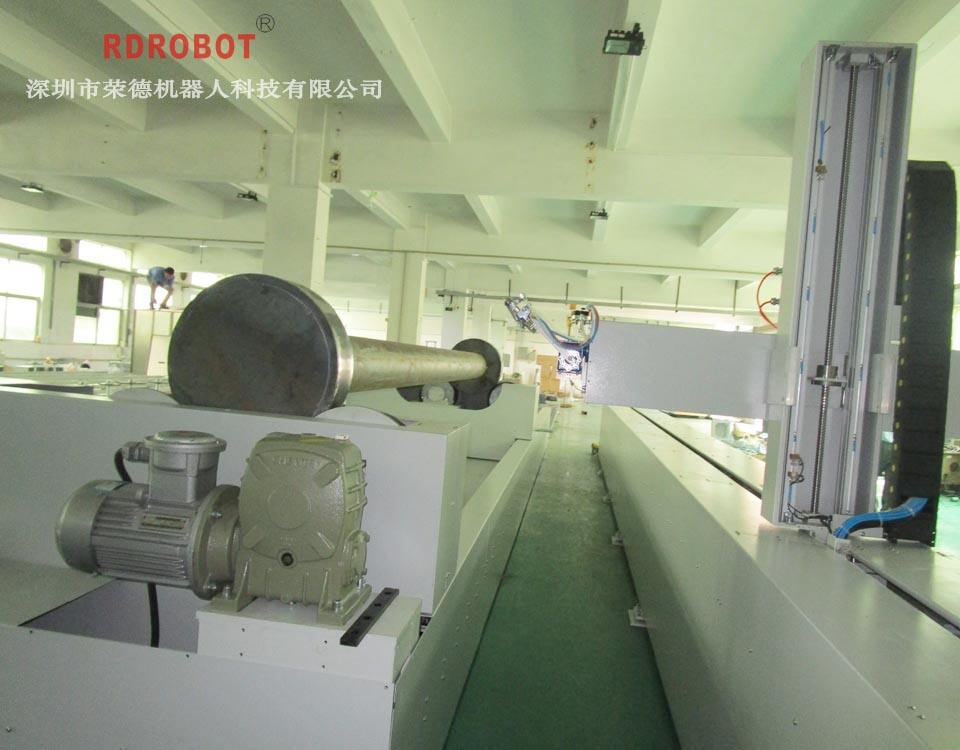

2.自動噴涂系統：由自動噴涂裝置（四軸往復機）、零件輸送旋轉車、供漆及噴涂系統（噴槍、隔膜泵浦）、電氣控制系統等結構組成。

自動噴涂系統采用四軸往復機，往復機側噴，抽風采用側抽風，往復機污染少，保養維修方便快捷。有智能編程功能，只要輸入產品直徑和產品長度及噴涂次數即可自動生成噴涂程序。噴涂方式有步進式或連續式，可任意選擇。左右行程11000MM，機架承載能力10KG，速度范圍0-1.5m/s，往復定位精度±2MM。

3.調漆室：由室體、排風系統、照明系統、可燃氣體檢測報警裝置、電氣控制室等結構組成。

調漆室采用自然進風補風，機械排風的通風方式。新風補風口設置空氣過濾棉及進風百葉窗，排風系統共用干式噴涂房排風和廢氣處理系統，排風量滿足換氣次數100次/h。設計按防火防爆要求，安全節能，維護更換方便。
