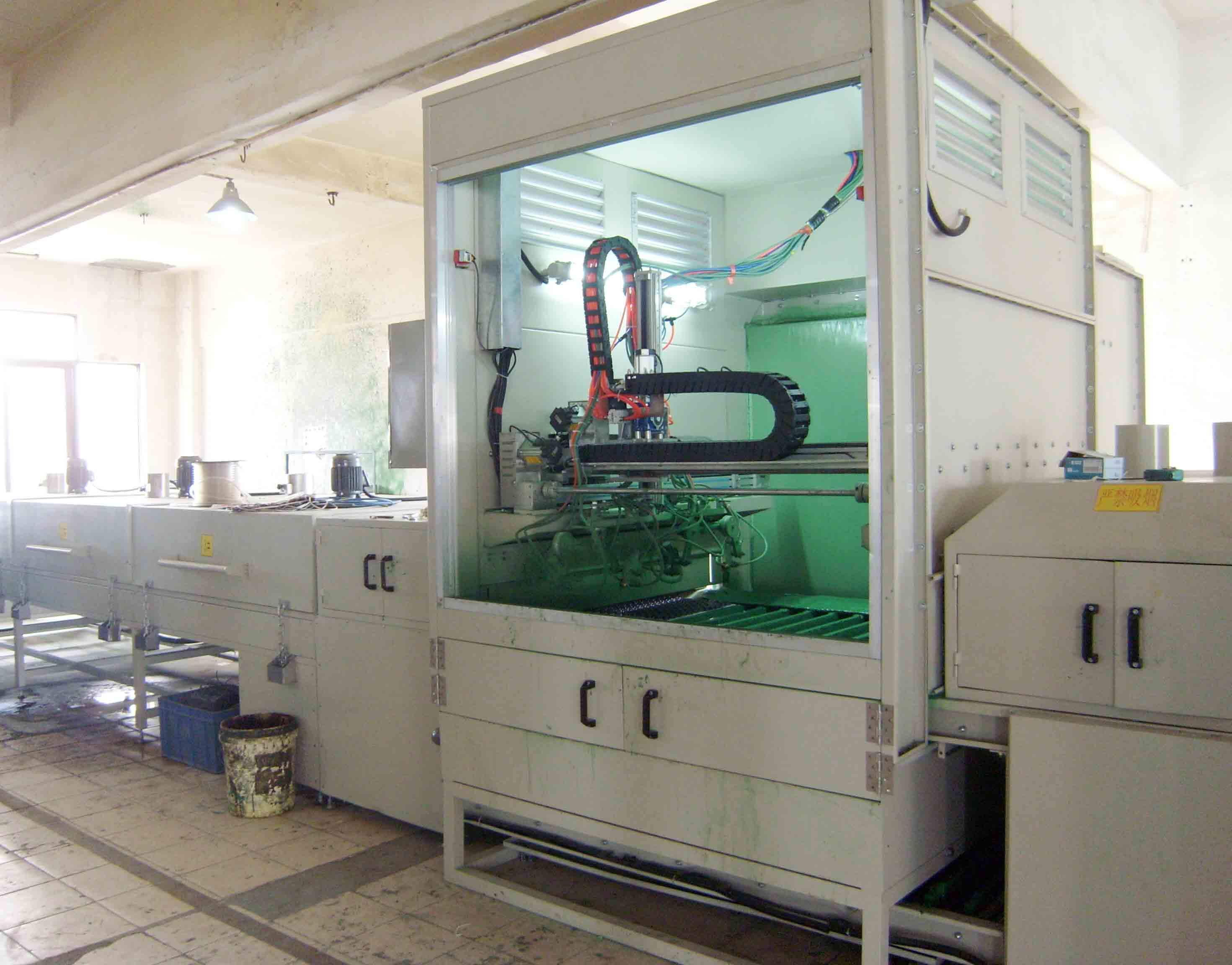

水簾柜式自動噴漆設備原理是一種新型濕式，采用水簾形式，常見的水簾一水洗式噴柜式樣形式很多。漆霧處于噴柜下部時，應選用氣流組織為橫向抽風，下部過濾。由溢流出水，形成的水簾和水池的睡眠在水流正前方，漆霧碰到水簾或水池面會被水吸附，積存于水槽中。沒有碰到水簾的漆霧由水簾下部進入噴柜的后部，有噴淋系統噴出的水霧沖洗，二次收集漆霧噴嘴水洗的收集漆霧效率，隨噴射形狀，水粒大小和噴射速度不同而變化。由于漆粒會堵塞噴嘴，噴嘴宜選用圓形噴射狀態噴嘴，一般水幕和水洗的收集漆霧  率為 3：1，兩次捕集共可捕捉 95%的漆霧，約有 5%的漆霧粘附在排風系統的風機和風關上，除去漆霧、水粒的空氣經風機被排入室外的大氣中，另外為保證夾縫截面大小穩定，須保證水面高度，使用設備時，須使用浮球自動進水閥來補充一定水分，或人工補水。

水簾式噴柜一般須在水槽內投入除漆劑，保證漆粒凝聚浮起以便每班清楚，以保證水槽水的使用時間。  結構形式：本設備結構包括：水簾裝置、排風設備、凈化送風均壓室、過濾裝置、鋁合 2019-9-8    金透視門、凈化供風天井、不銹鋼調槍平臺、調槍裝置（360°萬向可調），配備相應刻度尺，操作方便，工件自轉機構等組成，美觀大方，便于操作。水池設有進排水口、，還有漆渣及填料的擋隔板和雙重的不銹鋼過濾網。水簾裝置包括有水簾板、溢流槽，且溢流槽內的水管設有多個調水閥，從而使得水簾調節性好。在水簾噴柜房后面設有檢修門，為可拆式結構，方便日后的檢修。

水簾柜式自動噴漆設備的排風系統由排風管道、風機、氣水分離器等組成。為使噴房內截面積空氣流速達到  0.4-0.7m/S，配用排風風機離心式排塵風機。在風機側面開設清灰門便于清理漆渣及維修。由于噴房需要適應不用的油漆工藝，所以在排風管道上加設風量調節閥，可隨時改變噴房內截面積風速，以便適應不用的噴涂工藝要求。漆霧收集處理是通過夾縫使氣流能分布均勻地通過處理通道，再利用多重擋板把漆渣收集到水池側部的清渣槽，清渣槽上設有槽蓋，使漆渣能更加方便地清理。噴漆室內采用防爆燈照明，并用透光板將固定燈具與外界隔開。透光板采用難燃材料制成，噴柜的照度保證夜間不低于 500Lx。
